Guide complet sur les parafoudres pour installations photovoltaïques

Avec l’essor des énergies renouvelables, la sécurité des installations photovoltaïques prend une place prépondérante. Les parafoudres jouent un rôle crucial en protégeant les équipements des surtensions, notamment celles causées par la foudre et les manœuvres industrielles. Ce guide détaillé vous fournira toutes les informations nécessaires sur les parafoudres, leur fonctionnement, leur importance et leur installation.

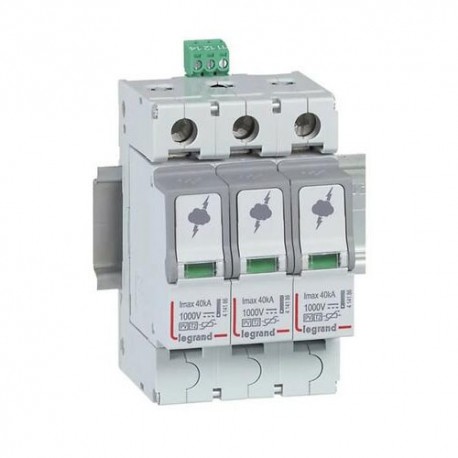

Qu’est-ce qu’un parafoudre ?

Un parafoudre est un dispositif conçu pour protéger les installations électriques contre les surtensions transitoires. Ces surtensions peuvent émaner de deux principales sources :

Surtensions de foudre

Ces surtensions sont générées indirectement par les impacts de la foudre, qui peuvent se produire à plusieurs kilomètres de l’installation. Leurs effets peuvent causer des dommages irréversibles aux équipements électriques.

Surtensions industrielles

Liées aux manœuvres industrielles, telles que le démarrage de moteurs ou la commutation de contacts, ces surtensions peuvent également nuire aux systèmes électriques, y compris ceux des panneaux photovoltaïques. Une protection adéquate est donc essentielle pour prévenir des destructions fréquentes et coûteuses des équipements.

Fonctionnement d’un parafoudre

Le parafoudre est conçu pour avoir une impédance très élevée en l’absence de surtention, ce qui signifie qu’il n’affecte pas l’installation. Lorsqu’une surtension survient, il s’active, permettant à l’excès de courant de s’évacuer vers la terre. Ce processus permet de limiter la surtension aux bornes des équipements, ainsi prévenant ainsi les défaillances. Il est important de noter que l’utilisation d’un différentiel de type S est recommandée pour maintenir la continuité du service malgré l’écoulement de surtensions.

Types de surtensions

Les surtensions dans les systèmes photovoltaïques peuvent être classées en deux modes :

Mode commun

Ces surtensions touchent les conducteurs actifs et le PE (protection de terre). L’utilisation d’un parafoudre en mode commun est recommandée.

Mode différentiel

Ces surtensions se produisent entre les conducteurs actifs eux-mêmes. Une protection pour ce mode est également nécessaire pour éviter tout dommage.

Choix et installation de parafoudres

Le choix d’un parafoudre adapté aux installations photovoltaïques dépend de plusieurs facteurs, incluant le niveau d’exposition aux surtensions et la nature des équipements à protéger. Il est crucial de se référer aux normes en vigueur comme la NF EN 61643-11 lors de l’installation.

Évaluation des risques

La mesure de la densité de foudroiement de la zone est primordiale. Ce calcul est effectué en analysant le nombre d’impacts de foudre par an et par kilomètre carré. Plus la densité est élevée, plus le risque de surtension induite augmente, justifiant l’installation d’un parafoudre.

Emplacement des parafoudres

Sur le côté CA (courant alternatif) d’une installation photovoltaïque, la protection doit être installée en tête, juste en aval de l’AGCP, pour sécuriser l’ensemble du système. Si le parafoudre est éloigné de plus de 10 mètres de l’onduleur, un deuxième est nécessaire à proximité pour une protection optimale. Les normes spécifiques, comme celles du guide de l’UTE C15-712-1, fournissent des indications précises sur l’implantation correcte des parafoudres.

Importance de la mise à la terre

Une mise à terre efficace est essentielle pour assurer la sécurité des installations photovoltaïques. Le conducteur de terre doit être identifiable par sa double coloration vert et jaune. Pour le fonctionnement optimal des parafoudres, il est nécessaire de respecter des distances limitées entre le parafoudre et le répartiteur de terre, souvent recommandé à un maximum de 50 cm.

Protéger l’installation

La connectivité entre le parafoudre et la terre est cruciale pour la dissipation des surtensions. En cas de surtension, le parafoudre doit évacuer le courant vers la terre, évitant de ce fait d’éventuels dommages aux autres composants de l’installation.

Interactions avec le réseau électrique

Lorsque le système est relié au réseau électrique, des precautions supplémentaires doivent être entreprises. Si un parafoudre s’active, cela peut déclencher des dispositifs différentiels. Par conséquent, il est important de combiner un parafoudre en mode différentiel pour assurer une protection complète.

Exemples d’installations sécurisées

Pour illustrer l’importance des parafoudres, prenons quelques exemples concrets d’installations photovoltaïques :

Installation dans une maison individuelle

Une maison récente, intégrant des panneaux photovoltaïques, a dû faire face à des surtensions fréquentes en raison de son exposition dans une région propice aux orages. Après l’installation de parafoudres, les problèmes de défaillances ont été significativement réduits, montrant ainsi leur efficacité.

Installation industrielle

Dans une installation à plus grande échelle, comme un parc solaire, le déploiement de plusieurs parafoudres en mode différentiel a permis de protéger non seulement les panneaux, mais également les onduleurs et autres équipements sensibles. Cela a contribué à une réduction des coûts de maintenance, tout en assurant une production d’énergie stable.

Normes et réglementations pour l’installation des parafoudres

Les installations photovoltaïques doivent se conformer à des normes précises régissant les parafoudres. La norme NF C 15-100 impose des directives destinées à maximiser la sécurité des systèmes.

Documentation et certifications

Avant toute installation, il est conseillé de consulter la documentation spécifique relative aux parafoudres, apte à garantir leur conformité aux normes en vigueur. Des institutions certifiées, telles que l’UTE, fournissent des guides détaillés sur la protection des installations électriques, y compris les systèmes photovoltaïques.

Implémentation de Systèmes de Protection

Les recommandations fournies par la réglementation garantissent non seulement la sécurité des installations, mais optimisent également leur durabilité. Pour toute entreprise ou particulier désirant installer un système photovoltaïque, il est essentiel de bien comprendre les implications de la sécurité électrique, surtout liée aux foudres.

Ressources supplémentaires et références

Pour approfondir votre compréhension, plusieurs ressources et sites internet fournissent des informations détaillées sur les parafoudres et leur utilisation dans les installations photovoltaïques :

• Protection foudre des installations photovoltaïques
• Un parafoudre est-il obligatoire ?
• Dimensionnement du parafoudre

À travers ce guide, l’on constate que la sécurité des installations photovoltaïques ne doit pas être négligée. En suivant les recommandations relatives à la sélection, à l’installation et à la mise à la terre des parafoudres, il est possible de maximiser la durabilité et l’efficacité des systèmes photovoltaïques, tout en se protégeant contre les aléas de la nature.
